在全球积极迈向碳中和目标的时代背景下，氢作为清洁无二氧化碳的能源载体显得尤为重要。然而，当前氢气生产过程中的高碳排放以及PEM电解技术所面临的金属资源稀缺、效率不高等挑战，限制了其大规模应用。正是在这样的背景下，瑞典Ionautics应运而生，它成功开发出一种可扩展的纳米颗粒专利技术，该技术被巧妙应用于制造贵金属氧化物纳米多孔层，这些纳米多孔层进一步被用于聚合物交换膜水电解（PEMWE）的阳极。这一创新不仅优化了PEM电解技术的性能，还有效提升了其效率。

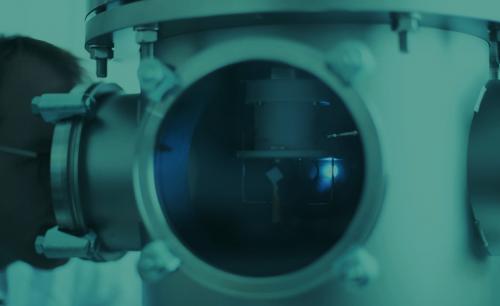

IonauticsNano纳米颗粒技术

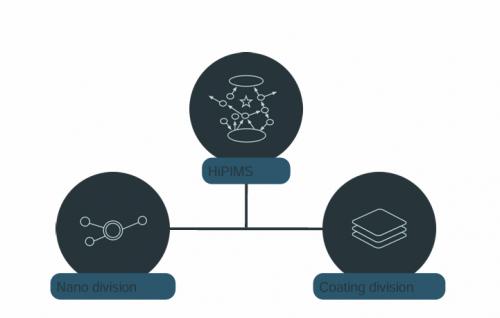

Ionautics的核心技术包括Hipims、Nano和e-CVD。其中，Nano技术是实现绿色氢气生产规模化的关键。Nano技术为绿色氢气生产规模化提供了革命性的解决方案。不懈努力下，我们成功开发出一种独特的纳米粒子源，并获得了专利保护。这种创新的纳米粒子源是PEM电解槽中催化电极制造的关键，它的出现彻底改变了传统电极的生产方式。
通过结合空心阴极靶和高功率脉冲技术，Ionautics实现了高电离率，确保了均匀纳米粒子的快速生长。这种材料需求的革命性效率不仅将惰性金属的需求量降至目前的2-10%，而且在概念验证阶段的测试中，我们的技术还展示出了与最佳研发电极相同或更高的效率。这一突破性的进展，为PEM电解技术的规模化应用奠定了坚实基础。面对全球碳中和经济的迫切需求，氢作为一种清洁、高效的能源载体，正日益受到重视。然而，目前大部分氢气生产仍然依赖于灰氢，这种生产方式不仅效率低下，而且会产生大量的温室气体排放。相比之下，由PEM电解产生的不含二氧化碳的氢气更适合用于可再生能源领域。
然而，PEM电解技术的一直受到关键金属铱和铂稀缺性和高成本的制约。此外，其效率相较于灰氢生产仍显不足，需要至少提升30%才能具备市场竞争力。正是这些挑战，使得PEM电解法在经济上难以实现规模化。但Ionautics的技术突破为PEM电解技术的未来带来了曙光。通过大幅减少昂贵材料的用量和提高生产效率，我们的技术为PEM电解技术的规模化应用提供了可能。

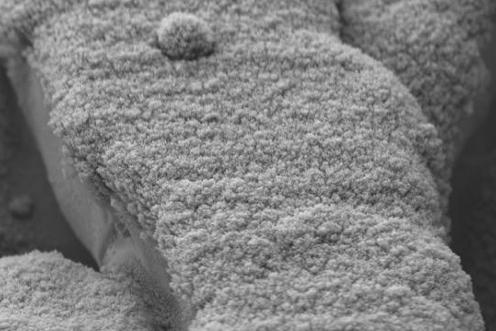

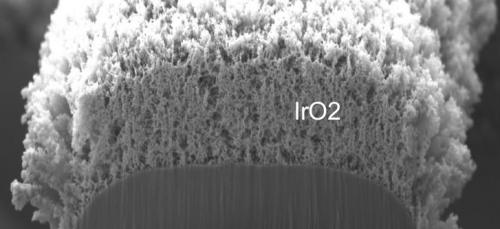

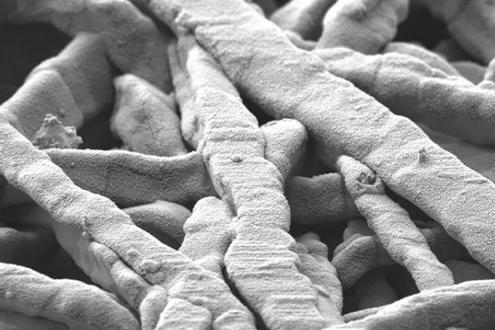

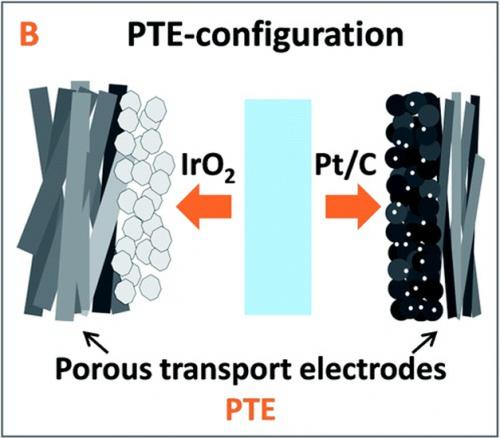

以下是多孔传输层上的纳米多孔二氧化钛涂层实例：
NANO纳米颗粒技术应用领域
Ionautics的Nano纳米颗粒技术不仅具有广泛的应用领域和显著特点，在传感器技术和医疗等新业务领域中展现出巨大发展潜力，其卓越的薄膜性能、坚硬、光滑、致密的涂层特点使该技术在航空航天、能源、环保等多个领域拥有广泛前景。同时，为确保提供高质量的样品，Ionautics在航空航天领域展现了强大的实力，拥有专注于纳米结构涂层研发与优化的资深科学家团队，与学术科学家紧密合作提供电解槽设计与优化服务，员工凭借丰富的材料表征经验运用先进设备确保产品性能卓越，并积极与客户和供应商合作优化生产系统，以保障产品的高质量供应。
研发合作
我们持续优化催化剂层，以增强性能和生产效率。借助内部PEMWE测试和先进的材料表征技术，我们深入探究催化剂层的性能。现已研发出适用于更大表面的升级方法，并依托国际科学网络，不断推动产品改良与创新。在合作方面，我们与瑞典的多家合作伙伴建立了紧密联系，共同探索新催化剂层/材料的研发之路。

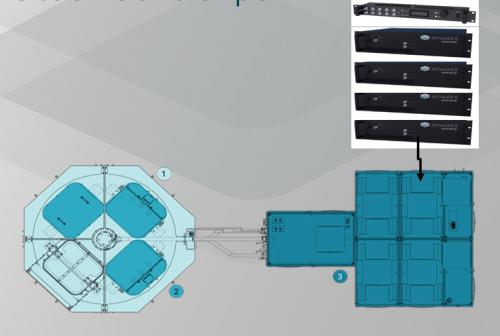

Ionautics也正与PVD系统供应商紧密合作，我们致力于不久的将来在工业生产系统中实现第一台全尺寸PTL的制造，这一里程碑的达成将有力证明Ionautics在推动绿色能源革命道路上的坚定步伐。我们始终专注于纳米技术的研发与应用，为全球碳中和目标贡献更多力量，欢迎与我们联系，共同迈向绿色能源的未来。如果您对我们感兴趣，请联系官网上的区域经销商。
